Les phénomènes défavorables et les méthodes de manipulation d'Antmin S19 Pro pendant le fonctionnement.

Les phénomènes défavorables et les méthodes de manipulation d'Antmin S19 Pro pendant le fonctionnement.

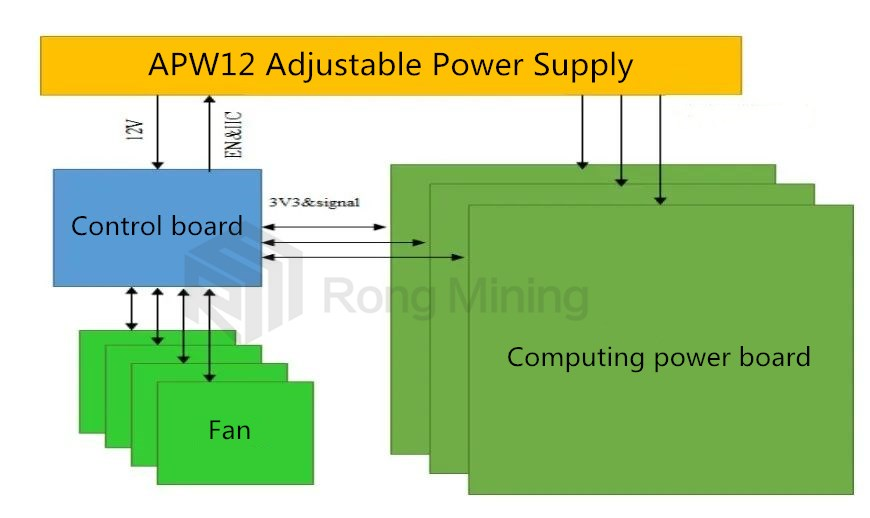

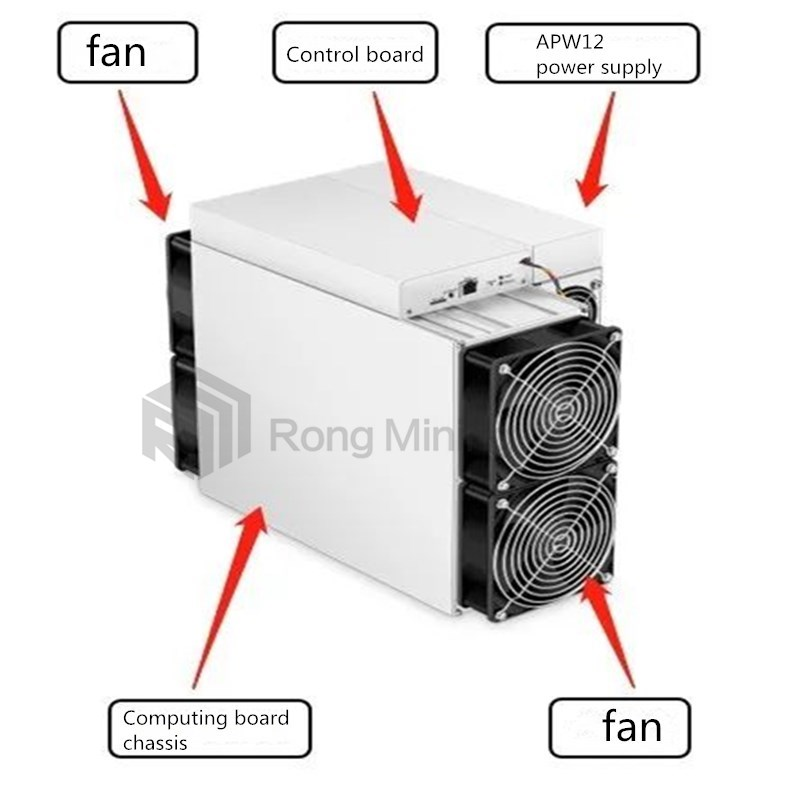

Bonjour à tous!  Je suis ingénieur Wang de Rongmin.  Tout d'abord, permettez-moi de présenter l'architecture globale de l'Antmin S19 Pro.  Le S19 Pro est principalement composé de 3 cartes informatiques, 1 carte de contrôle, alimentation APW12 et 4 ventilateurs de refroidissement, comme indiqué dans la figure suivante:

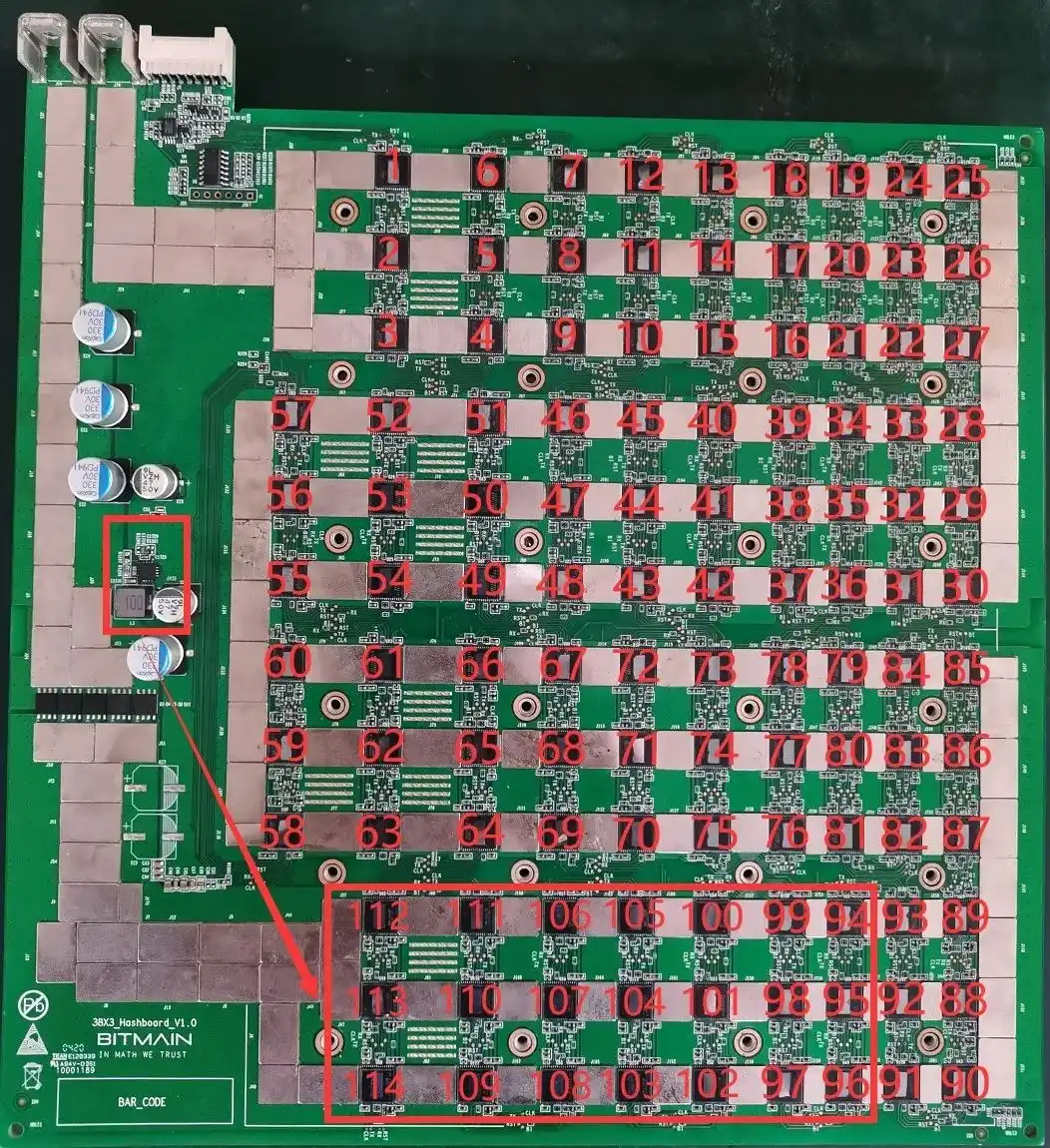

Ensuite, jetons un coup d'œil à la structure de travail de la carte informatique interne du S19 Pro

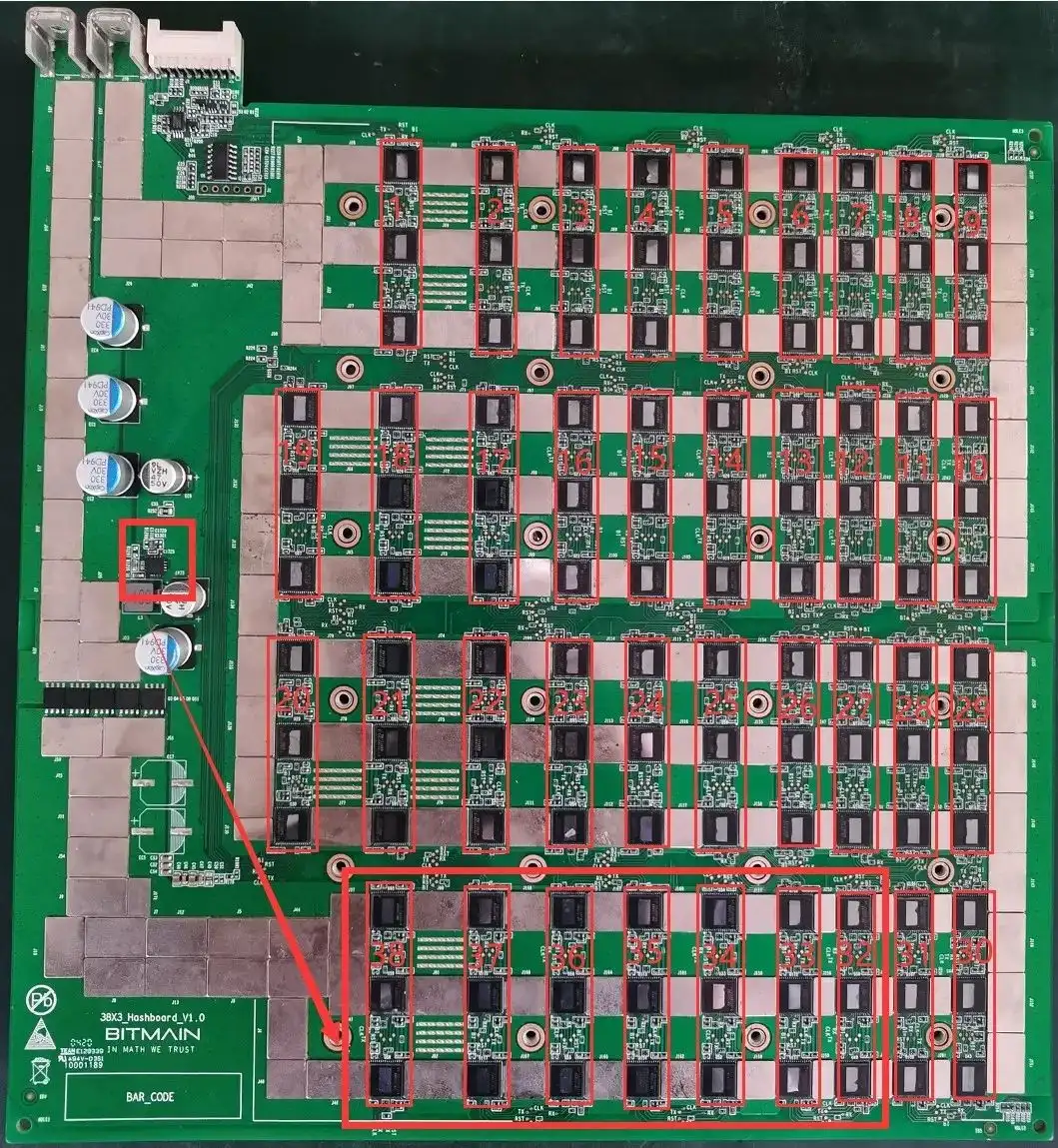

1. La carte informatique Antmin S19 Pro est composée de 114 puces, divisées en 38 groupes (domaines), chacune composée de 3 CI;  La tension de fonctionnement de la puce S19 Pro est de 0,32 V;  Les 38th, 37th, 36th, 35th, 34th, 33rd et 32nd groupes (un total de 7 groupes) sont alimentés par une sortie de 20V du circuit de boost Q9 à la sortie de 1,8 V au LDO, et les 31 à 1er groupe sont alimentés par VDD 12,6V via le LDO pour fournir 1,8V.  La tension diminue de 0,32 V pour chaque domaine arrière.

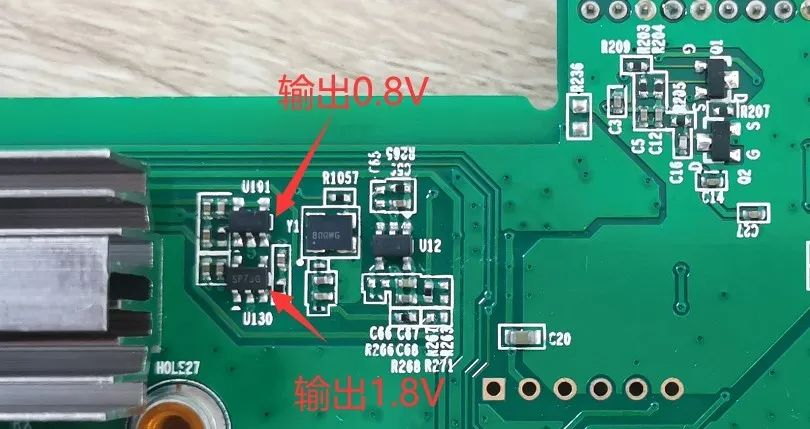

2. Tous les 0,8 V sont fournis par la sortie de 1,8 V locale via LDO, comme indiqué dans la figure suivante:

En fait, après les tests, l'Antmin S19 Pro fonctionne très bien en termes de rapport de consommation d'énergie, de stabilité et d'autres conditions de fonctionnement dans les conditions environnementales officiellement recommandées.  Si la carte informatique fonctionne mal, les phénomènes les plus courants incluent le rapport 0, les nombres de rapports et la faible puissance de calcul.  Dans ces situations, nous pouvons les gérer de cette façon -

(1). Lorsque l'affichage LCD du luminaire de test affiche "ASIC NG: (0)", mesurez d'abord la tension totale du domaine et du circuit de boost 20V, puis utilisez une sonde court-circuit pour court-circuit le point de test RO et le point de test 1v8 entre les premières et secondes puces, puis exécutez le programme de recherche de puces.  En regardant le journal du port série, si 0 puces se trouvent toujours à ce moment, ce sera l'une des situations suivantes:

un. Utilisez un multimètre pour mesurer si la tension aux points de test 1v8 et 0v8 est de 1,8 V et 0,8 V.  Sinon, il peut s'agir d'une anomalie dans les circuits LDO de 1,8 V et 0,8 V de ce domaine, ou les deux puces ASIC dans ce domaine ne sont pas correctement soudées.  La plupart d'entre eux sont causés par des circuits courts dans les condensateurs de filtre à patch 0,8 V et 1,8 V (mesurez les valeurs de résistance des condensateurs de filtre de patch à l'avant et à l'arrière du PCBA);

né Vérifiez si les circuits de U2 & U3 & U4 sont anormaux, tels que le soudage virtuel de résistance, etc.;

c. Mesurez la résistance de R232 ou R233 avec un multimètre pour voir s'il est à moins de 1 ohm et la lecture ne saute pas.  Sinon, veuillez remplacer ces deux résistances;

D. Vérifiez s'il y a des épingles sur la première puce qui n'ont pas été soudées correctement (il a été découvert lors de la maintenance qu'il y a de l'étain sur les épingles lorsqu'il est vu du côté, mais lorsque la puce a été retirée, il a été constaté que les broches n'étaient pas du tout soudées.

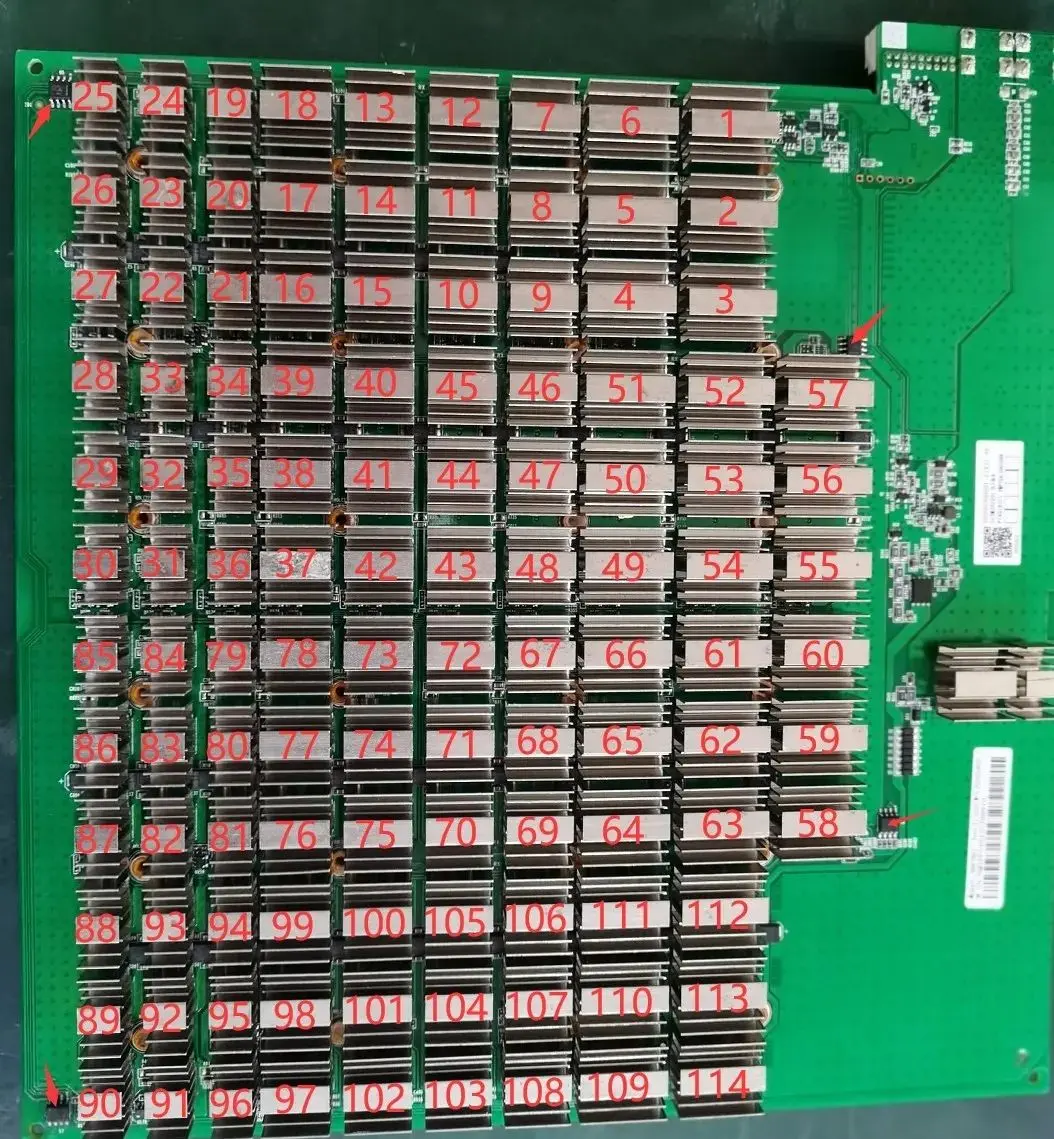

(2). Si une puce peut être trouvée à l'étape 1, cela signifie que la première puce et le circuit précédent sont tous les deux bons.  Utilisez une méthode similaire pour dépanner les puces suivantes.  Par exemple, court-circuit le point de test 1v8 et le point de test RO entre les 38e et 39e puces.  Si le journal peut trouver les 38 puces, il n'y a aucun problème avec les 38 premières puces;  Si 0 puces sont toujours trouvées, vérifiez d'abord si le 1V8 est normal.  S'il est normal, les puces après 38 ont des problèmes.  Continuez à utiliser la recherche binaire jusqu'à ce que la puce problématique soit trouvée.  En supposant qu'il y ait un problème avec la nième puce, lorsque le 1V8 et le RO entre les puces N-1 et NTH sont courtes, les puces N-1 peuvent être trouvées.  Cependant, lorsque les puces 1V8 et RO entre les puces NTH et N + 1 sont courtes, la puce entière ne peut être trouvée.

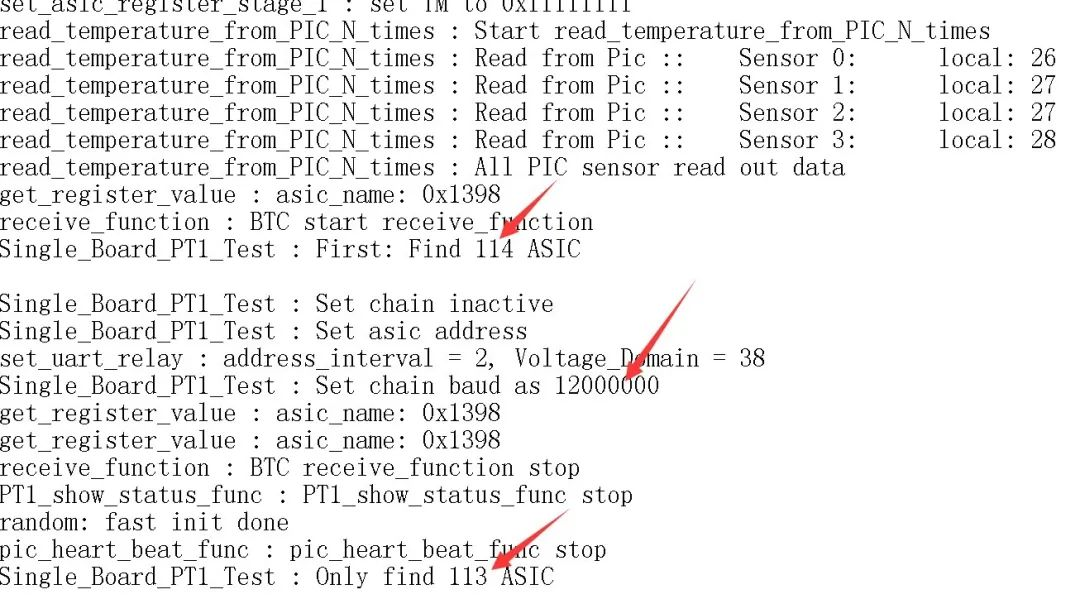

(3). Lorsque l'écran LCD du luminaire de test affiche "ASIC 113: (Rapport 113)", il indique que la carte de fonctionnement peut détecter 114 puces à 115200 bauds, mais seulement 113 puces ont été trouvées à un taux de bauds de 12 m, et une puce n'a pas été trouvée à un taux de bauds de 12 m.  Méthode de réparation: en utilisant la méthode binaire, court-circuit le point de test 1v8 et le point de test RO entre les 38e et 39e puces à travers une sonde court-circuit.  Si le journal peut trouver les 38 puces, les 38 premières puces sont bien;  S'il y a 47 courts-circuits et les rapports du journal 46, cela signifie que la 47e puce ne peut pas être détectée et qu'il n'y a aucun problème avec l'inspection de l'apparence.  Généralement, le remplacement de la 47e puce est suffisant.

(4). Lors du test de l'écran LCD du luminaire "ASIC NG: (x, rapports fixes d'une certaine puce)", il y a deux situations:

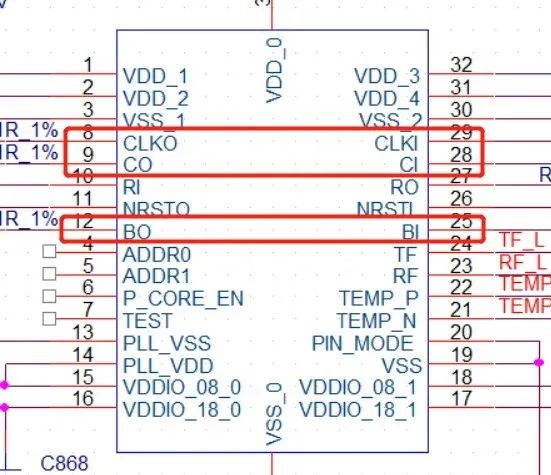

un. Le premier scénario;  Le temps de test est essentiellement le même que celui d'une carte OK (généralement la valeur de X ne change pas à chaque fois qu'elle est testée) (le temps de test se réfère à l'heure en appuyant sur le bouton de test de démarrage vers l'écran LCD affichant le résultat "ASIC NG: (x)").  Cette situation est très probablement causée par un soudage anormal des résistances CLK avant et arrière, CI et BO de la Xth Chip, il est donc important de se concentrer sur ces 6 résistances.  La faible probabilité est due à un soudage anormal des broches suivantes dans les puces X-1, X et X + 1:

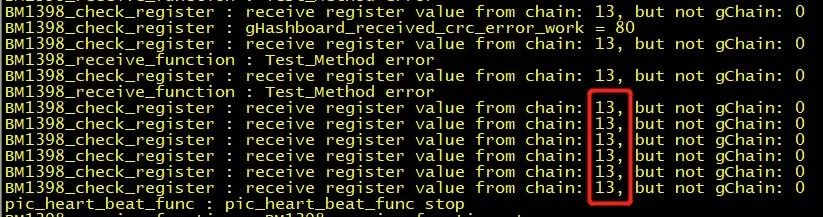

(b). Le deuxième scénario;  Le temps de test est presque deux fois plus long que celui de la carte OK (parfois la valeur X peut changer pendant chaque test, et parfois x = 0);  À l'heure actuelle, le journal contient généralement les informations suivantes (le nombre rouge ne peut pas nécessairement être de 13, selon la prise à laquelle le faisceau de câbles est connecté);  Pendant les tests, il est supposé que les tensions de domaine de presque tous les domaines devant la position anormale sont inférieures à 0,3 V, et les tensions de domaine du domaine arrière sont presque supérieures à 0,34 V.  Cette situation est causée par le fait que la puce n'est pas soudée correctement, généralement 1,8 V, 0,8 V, RXT, CLK ne sont pas soudées correctement.  Suggèrent de mesurer directement la tension du domaine pour localiser où le problème se produit.  Les méthodes de court-circuit 1V8 et RO utilisées à l'étape 1 peuvent également localiser l'emplacement de l'anomalie.

(c). À l'heure actuelle, la majeure partie de l'expérience de maintenance a trouvé des micro-courts-circuits (0-séveral cent ohms) entre les signaux, qui sont causés par la faible résistance des broches de puce.  Vous pouvez d'abord utiliser un pistolet à air chaud pour souder et voir si ça va.

(5). Si la puissance de calcul d'une seule carte est faible, voici une méthode pratique et rapide pour la localiser et la réparer - c'est-à-dire connecter à l'IP via un logiciel PuTty pour observer si la tension de travail du domaine et le retour non-non de cette carte sont normaux et les réparer selon les informations du journal de Putty.

L'opération spécifique est la suivante:

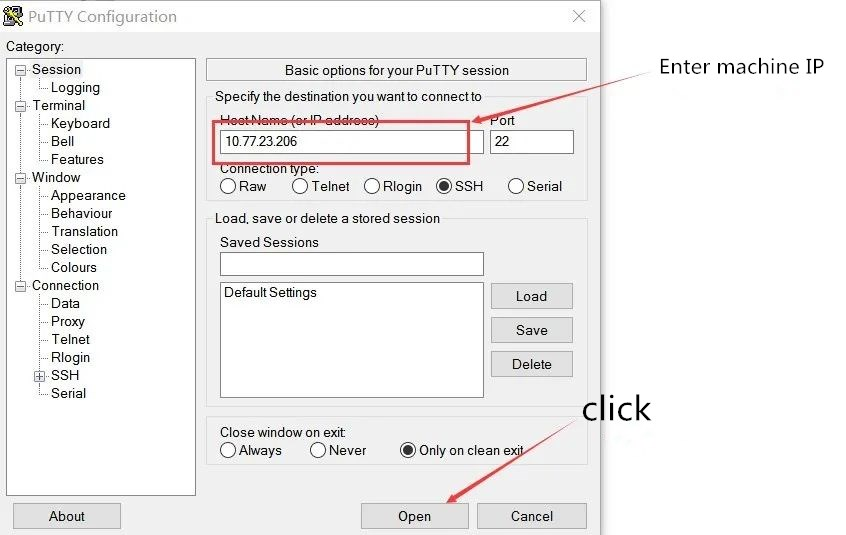

(1). Ouvrez l'adresse IP de la machine avec des problèmes d'entrée et cliquez sur Ouvrir

(2). En entrant dans la commande de nom d'utilisateur, de mot de passe et de test, vous pouvez voir l'état du domaine de retour et de tension nonce.  S'il y a des conditions anormales dans la tension nonce et du domaine, vous pouvez mesurer et réparer en fonction de la puce anormale imprimée.

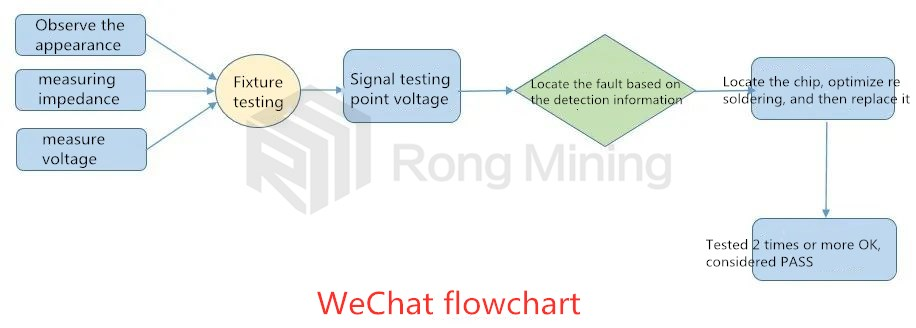

Enfin, je voudrais partager avec vous un processus de réparation, dans l'espoir de fournir de l'aide à la réflexion de tout le monde lors de la réparation des machines minières:

Ce qui précède est l'analyse et la méthode de traitement de la qualité de mon ingénieur pour la machine S19.  Si vous avez des questions, vous pouvez nous consulter
